『农业泵案例』多轴钻床钻攻一体机，三工位钻24孔、攻12孔，一次装夹完成
浏览量：84次 发布时间：2016-07-16 13:38:46
达人QK6623*36是数控多轴打孔结合多轴攻丝的钻攻一体机，通过移动工作平台实现多工位联动，重复定位，完成钻孔攻丝动作。

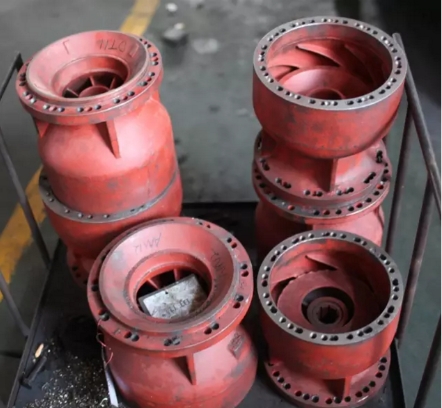

农业泵外壳
加工要求
1.孔径： Φ14mm；Φ11 mm，攻丝UNC1/2-13；
2.孔深：一边15mm通孔，另一端30mm，攻丝深度20mm；
3.孔数分布：泵两端面打12个孔，孔均匀分布；其中一端面在打孔基础上攻丝
4.打孔24孔，攻丝12孔，一次装夹完成；
5.工件材质：铸铁；工件外形尺寸：直径200-300mm，高度280mm-320mm；
设计方案
1.在原双头钻孔攻丝机基础上，新增一工位，即三工位；
2.工件两端同时分别打12孔，并通过移动工作台滑动将工件自动移至攻丝工位，重复定位精度达到±0.005；
3.自动排屑系统；
4.全封闭防护罩，保障操作者人身安全及车间环境；
5.采用高品质丝杆，经久耐用；
6.自动润滑系统，延长导轨使用寿命；
7.伺服电机驱动进给，进给力均匀、稳定；

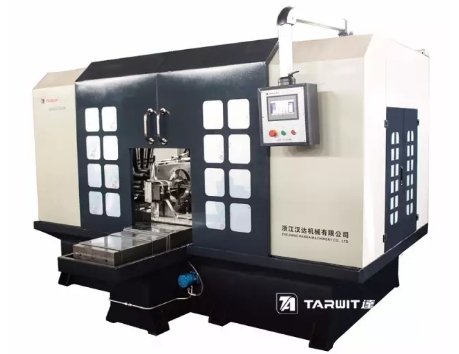

设计机型：达人多轴钻攻一体机QK6623*36

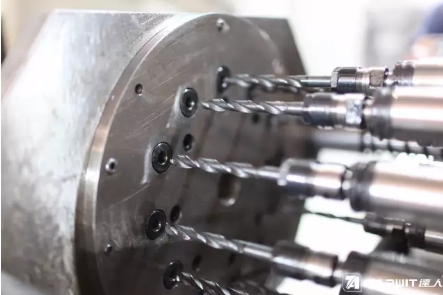

高稳定度钻杆，经久耐用

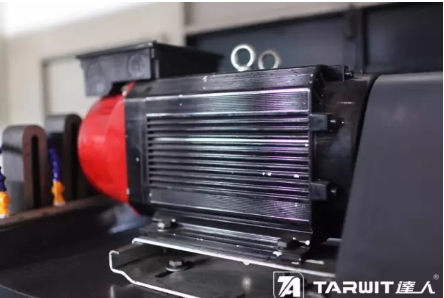

伺服驱动

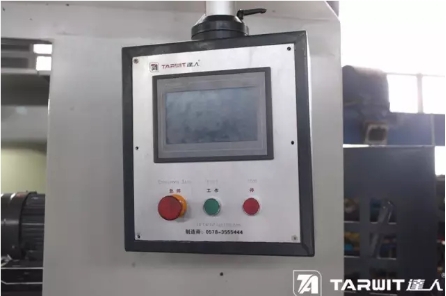

一键操作，简单易学

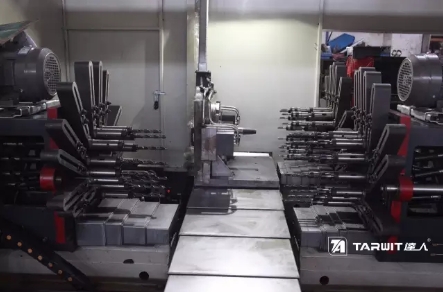

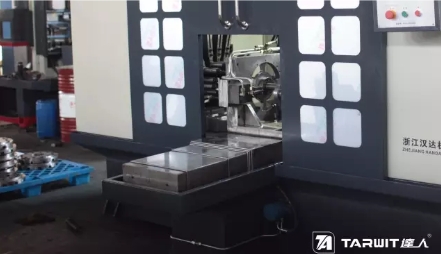

自由移动工作滑台

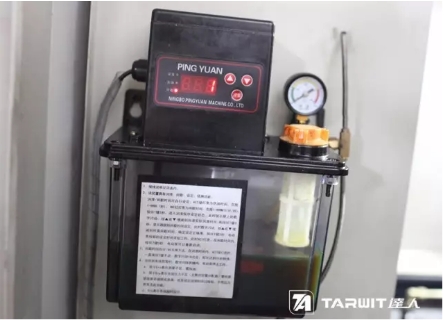

自动加油，润滑导轨
想看机器视频，加微信（电话）15372276800
